溴素（Bromine）作為一種關鍵的化學元素，在常溫常壓環境下呈現為棕紅色易揮發液態，帶有濃烈的刺激性氣味。其密度為3.119 g/cm3，熔點為-7.2℃，沸點為58.76℃。溴素具有毒性且會對物體產生侵蝕作用，其蒸汽為棕紅色，固態狀態下則展現出黃綠色的金屬光澤。該物質在水中的溶解能力較弱（20℃時溶解度為3.38g/100g水），但能輕松溶解于四氯化碳、乙醇等有機溶劑。化學特性方面，溴素與氯元素相近，可與氫、金屬及非金屬發生反應，但其活躍程度略遜于氯。
在工業生產領域，溴素有著極為廣泛的應用，主要用于制造溴化物、**、染料、熏蒸劑、滅火劑等產品，同時也應用于漂白等相關工藝過程。需要注意的是，即便溴蒸汽濃度極低，也會損傷粘膜組織，引發咳嗽、鼻出血等不適癥狀；液態溴接觸皮膚會造成灼傷，因此在操作過程中，必須穿戴好工作服、手套、濾毒口罩等防護用品，嚴防皮膚直接接觸。
溴素的生產方式種類較多，主要有水蒸氣蒸餾法、空氣吹出法、溶劑萃取法、吸附法以及沉淀法等。在這些工藝中，空氣吹出法與水蒸氣蒸餾法是工業生產中應用**為普遍的兩種。在我國，空氣吹出法的產能占比約為90%，水蒸氣蒸餾法則僅占10%左右。
該工藝是目前我國溴素生產的主流方式，其核心原理是在酸性環境下，以氯氣作為氧化劑，將鹵水中的溴離子（Br?）氧化轉化為溴分子（Br?），具體反應式如下：
$$2Br^- + Cl_2 \rightarrow Br_2 + 2Cl^-$$
反應后游離出來的溴分子，會通過空氣吹離體系，這也是該方法被稱為空氣吹出法的原因。在吸收環節，采用二氧化硫與水進行噴霧吸收處理，生成包含HBr和H?SO?的初級酸，反應式為：
$$Br_2 + SO_2 + 2H_2O \rightarrow 2HBr + H_2SO_4$$
隨后，向初級酸中通入氯氣進行二次氧化，使溴再次游離出來，同時生成鹽酸，反應式如下：
$$2HBr + Cl_2 \rightarrow 2HCl + Br_2$$
**后，借助水蒸氣蒸餾工藝對溴進行冷凝分離，**終獲得成品溴。

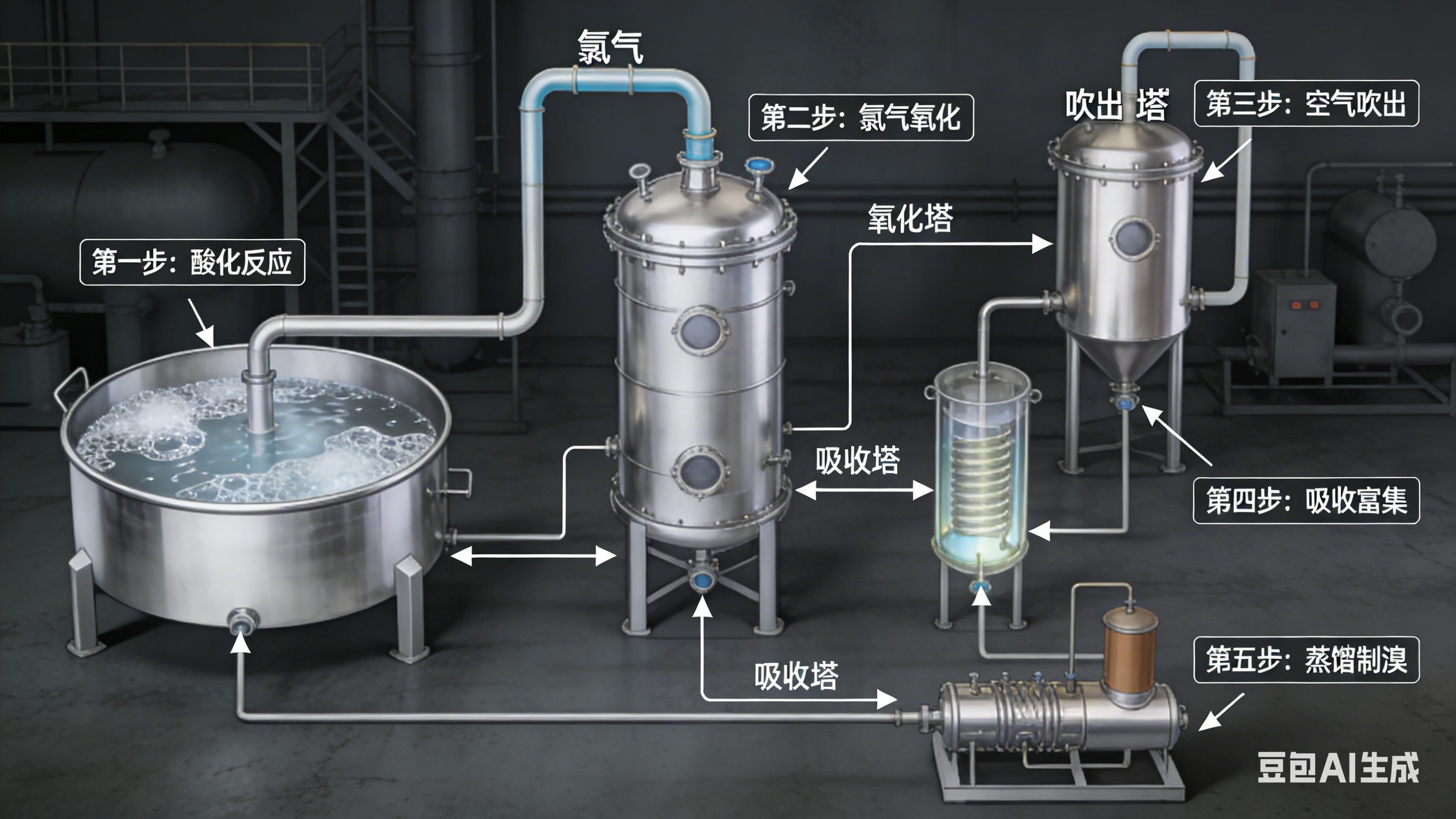

該工藝的完整流程涵蓋鹵水酸化、氯氣氧化、空氣吹出、二氧化硫吸收、蒸餾以及提純等多個步驟。其優勢在于工藝成熟、溴吹出效率高、利用率高，且產生的廢酸可回收用于鹵水酸化處理，有效減少環境影響和能源損耗。不足之處在于，在北方低溫環境下，溴的提取率會有所下降。
關鍵操作參數如下：
酸化后鹵水的pH值控制在2.9~3.1之間；
氧化階段的配氯率維持在100%~120%；
吹出階段的氣液比控制在100:1~150:1；
吸收階段需確保完成液的含溴量高于45 kg/m3；
蒸餾階段出溴口的溫度保持在80~85℃，且廢液含溴量需低于0.01%。
該方法以苦鹵（制取氯化鉀后的母液）為原料，通過直接蒸餾的方式獲取溴素。其工藝流程相對簡便：將鹵水預熱后從蒸餾塔頂部送入，同時向塔底通入氯氣和蒸汽，使鹵水發生氧化蒸餾反應；溴蒸汽經冷凝處理后分離出粗溴，再通過精餾處理提純，**終得到成品溴。
此工藝具有技術成熟、能耗較低、溴產品純度較高的特點，適合用于溴含量較高的原料，例如美國大湖地區和死海地區的鹵水。但在我國，苦鹵資源存在季節性強、分布分散的問題，這限制了該工藝的大規模推廣應用，因此自20世紀70年代起，空氣吹出法逐步取代其成為我國溴素生產的主導工藝。
該工藝的關鍵操作條件為：酸化后鹵水的pH值控制在2.5~3.5，精餾溫度維持在58~58.5℃。
近年來，行業內出現了基于有機液膜的溴素生產新工藝。該工藝利用煤油等非極性溶劑與聚丙烯等疏水性微孔膜形成液膜，使溴分子通過液膜被氫氧化鈉溶液等堿性吸收液吸收，進而實現溴的分離與富集。
有機液膜法的優勢在于反應條件溫和，對生產設備的侵蝕作用較小，但目前該工藝仍處于試驗研究階段，尚未實現大規模工業化生產。
在選擇溴素生產工藝時，需**考量原料來源、經濟效益、環境相容性及技術可行性等多方面因素，具體應遵循以下原則：
結合地域特點，優先選用易得原料，降低生產成本；
優先選擇反應條件溫和、對設備侵蝕性小的工藝；
重視環境保護，減少廢氣、廢水、廢渣的排放；
在現有成熟工藝的基礎上，加大新技術研發力度，提升溴素產量與市場競爭力。
總體來看，隨著全球溴素供需格局的變化及技術的不斷進步，溴素生產行業正朝著節能化、環保化的方向穩步發展，以更好地滿足工業生產與環境保護的雙重需求。
